Luogo di origine:
Cina
Numero di modello:

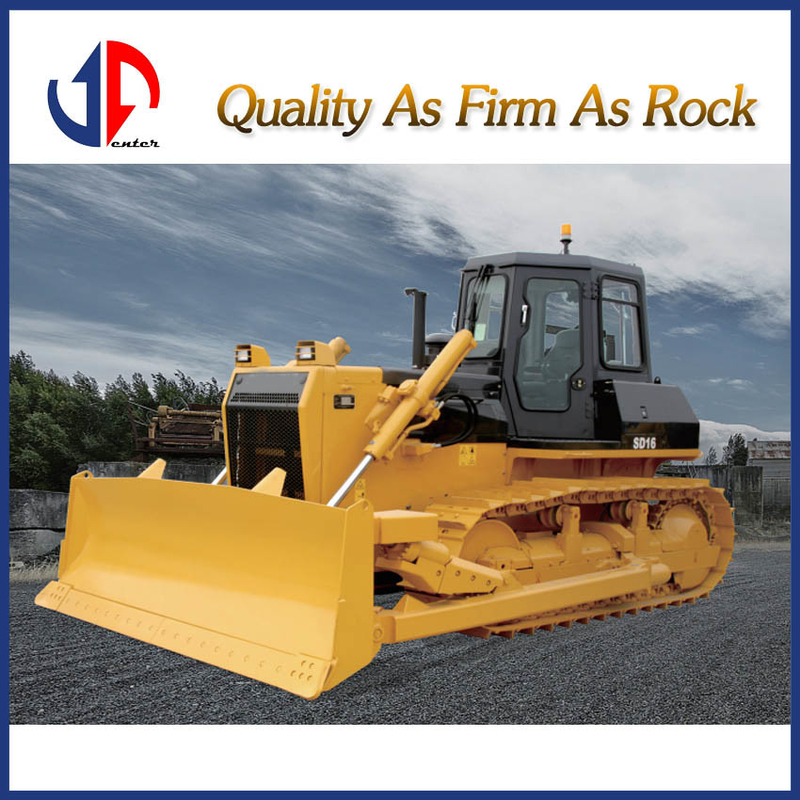

SD16 SD16C SD16E SD16F SD16L SD16R
Contatto Stati Uniti
| Modello | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Motore | WEICHAI WD10G178E25 | SHANGCHAI SC11CB184G2B1 | ||||
| Emissioni | Cina-II | Cina-II | ||||
| Rivoluzione nominale | 1850 giri al minuto | 1850 giri al minuto | ||||
| Potenza lorda | 131kW ((175 CV) @1850 giri/min | 131kW ((175 CV) @1850 giri/min | ||||
| Potenza netta | 121kW ((160 CV) @1850 giri/min | 121kW ((160 CV) @1850 giri/min | ||||
|
Numero di bombole Fabbricazione |
6-126X130 mm | 6-121X152 mm | ||||
| Dislocazione | 9.726L | 10.5L | ||||
| Max. coppia | 830N.m@1100-1200rpm | 843N.m@1300 giri/min | ||||
| Sistema di raffreddamento | Ventilatore meccanico | Ventilatore meccanico | ||||
| Sistema di guida | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Sistema di propulsione |
Prodotto da SHANTUI, con elevata efficienza di lavoro basso tasso di guasto; trasmissione, 3 marce in avanti e 3 marce in indietro. |
|||||
| Velocità di marcia | In avanti | 0~3,29km/h, 0~5,82km/h, 0~9,63km/h | ||||
| In retromarcia | 0~4,28km/h, 0~7,59km/h, 0~12,53km/h | |||||
| Convertitore di coppia | 3 elementi, singola fase, 1 fase | |||||
| Trasmissione |
Attrezzature e trasmissioni planetarie azionamento idraulico, lubrificazione forzata |
|||||
| Fabbricazione di macchine per il trasporto di veicoli |
con una lunghezza di rotazione superiore a 50 mm, riduzione della velocità in un solo stadio, lubrificazione da spruzzo |
|||||
| Impiegatore di direzione |
Disco multiplo bagnato, disco a molla caricato, azionato idraulicamente, azionato a mano, interconnesso con il freno di sterzo. |
|||||
| Freno |
banda umida e contratta, a motore idraulico |
|||||
| Disegno finale | Spin gear, doppia riduzione, lubrificazione a spruzzo | |||||
| SISTEMA del telaio | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Tipo |
tipo oscillante del fascio a spruzzo, struttura sospesa della barra di equalizzatore |
|||||
| Tipo di scarpa da pista | Semplice cresatore | Tipo di zone umide | ||||
| Diametro della rotaia | 1880 mm | 2300 mm | ||||
| Larghezza della scarpa da pista |
510/560/ 610 mm |
610 mm | 560 mm | 560 mm | 1100/950 mm | 1100/660 mm |
| Lunghezza di messa a terra della pista | 2430 mm | 2365 mm | 2935 mm | |||
| Area di messa a terra della pista | 24786 cm2 | 29646 cm2 | 29512 cm2 | 29512 cm2 | 64570 cm2 | |
| Numero di scarpe da corsa | 37 pezzi/lato | 39 pezzi/lato | 42 pezzi per lato | |||
|
Pressione di messa a terra (configurazione standard) |
58 kPa | 59.2 kPa | 55 kPa | 55 kPa | 25 kPa | 25 kPa |
| Numero di rullo portante | 2 pezzi/lato | |||||
| Numero di rulli | 6 pezzi/lato | 7 pezzi per lato | ||||
| Pistola | 203 mm | |||||
| Volume | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Capacità di combustibile | 315L | |||||
| Capacità liquida del liquido di raffreddamento | 62.8L | |||||
| Capacità dell'olio motore | 24L | |||||
| Serbatoio idraulico di olio | 112L | |||||
| Trasmissione | 52L | |||||
| Asse motrice | 70L | |||||
| Peso di funzionamento | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
Peso di esercizio (standard) |
17000 kg | 17370 kg | 17346 kg | 17500 kg | 18460 kg | 18460 kg |
| BLADE | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Tipo di lama | L'inclinazione in linea retta/U | Carbone-U | Tensione a retta | Verticale/Angolo | Tensione a retta | La lama per la movimentazione dei rifiuti |
| Capacità della lama | 3.5/4.8m3 | 6m3 | 3.5m3 | 30,5/3,2 m3 | 3m3 | 8.3m3 |

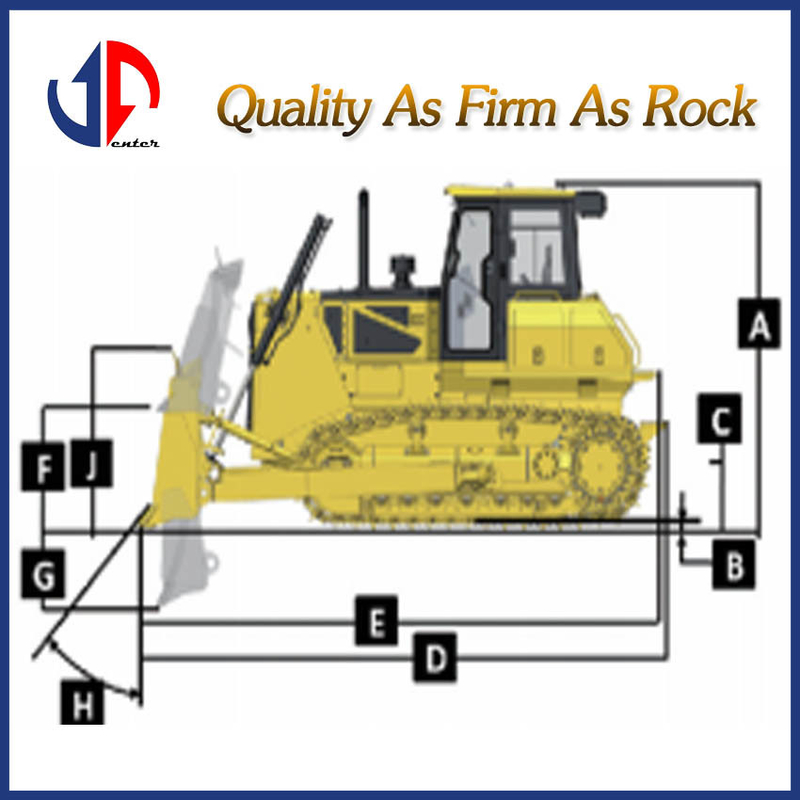

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
Altezza della macchina (senza ROPS) |
3032 mm | 3074 mm | ||||
| Altezza della traccia | 65 mm | 101.5 mm | ||||
| Distanza libera dal suolo | 400 mm | |||||
|
Lunghezza della macchina (con barra di trazione) |
5140 mm | 5427 mm | 5345 mm | 5350 | 5262 mm | |
|
Max. sollevamento altezza della lama |
1095 mm | 1005 mm | ||||
|
Max. scavare. profondità della lama |
540 mm | 485 mm | ||||
| Angolo di scavo della lama | 55°±3° | |||||
| Larghezza della lama |
3455/ 3556 mm ((Retta inclinazione/U) |
3900 mm | 3455 mm |
3455/4011 mm (inclinazione retta/angolo) |
4150 mm | |
| Altezza della lama |
1149/ 1120 mm ((Retta inclinazione/U) |
1235 mm | 1149 mm |
1149/ 1040 mm (inclinazione retta/angolo) |
960 mm | 1590 mm |
|
Larghezza dall'estremità di sinistra calzatura da pista alla fine di calzature a destra (standard) |
2390 mm | 2490 mm | 2440 mm | 2440 mm | 3400 mm | |
| Parametro del RIPPER | ||||||
| Tipo | Ripper a tre canne | |||||
| Peso | 1631 kg | |||||
| Max. profondità di strappo | 572 mm | |||||
| Altezza di sollevamento massima | 592 mm | |||||
|
Lunghezza dello strappatore (al più profondo strappo) |
1580 mm | |||||
| Larghezza dello strappatore | 2080 mm | |||||
|
Angolo di partenza (al massimo di sollevamento) |
32.1° | |||||
| Larghezza di strappo | 1900 mm | |||||
|
Distanza tra denti spaccatori |
950 mm | |||||
