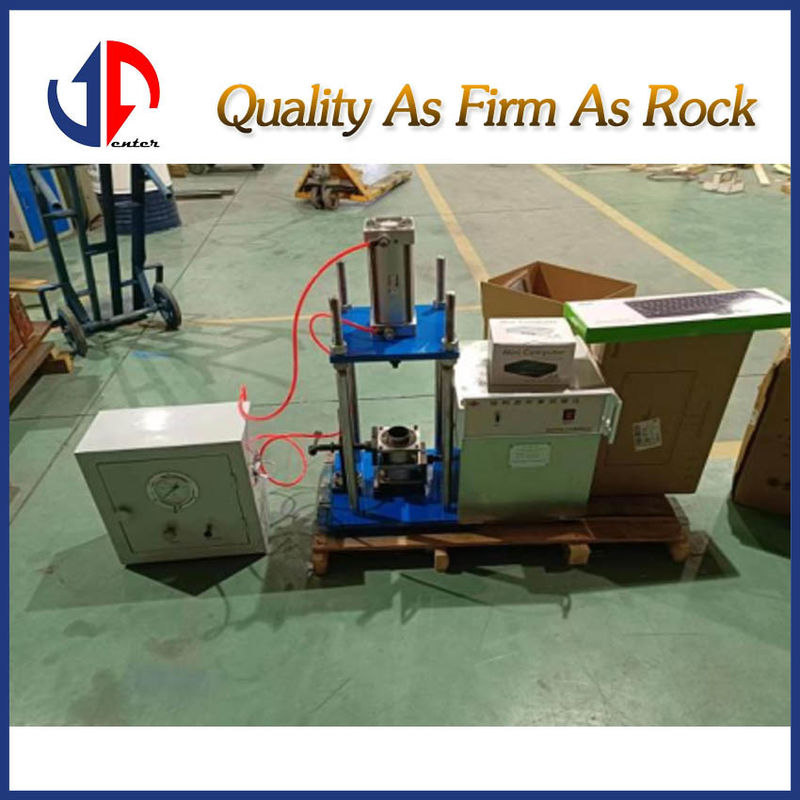

Tester automatico di taglio diretto del suolo YJRB-B
Introduzione:
Lo strumento di taglio diretto a tensione costante viene utilizzato per misurare la resistenza al taglio del suolo.un campione viene applicato alla forza di taglio sotto diverse pressioni verticali per ottenere la tensione di taglio al momento del guasto, e il coefficiente di resistenza al taglio, l'angolo di attrito interno e la coesione sono determinati secondo la legge di Coulomb.
Lo strumento è composto da tester di taglio diretto, sistema di controllo della pressione, controller di acquisizione di taglio diretto, pompa d'aria e software informatico superiore.
Il software del computer superiore a taglio diretto visualizza la pressione verticale, la forza di taglio e lo spostamento e può impostare la velocità.e può realizzare l'estrazione automatica, memorizzazione, stampa ed esportazione dei dati dello strumento di acquisizione.standard di linea e altre specifiche di prova pertinenti attualmente efficaci.
Composizione e principio dello strumento
Lo strumento è composto da un impianto di prova, da un regolatore di carico normale, da un regolatore, da una fonte d'aria e da un sistema di controllo informatico.
Principio: lo strumento è controllato da un motore a passo microcomputer a singolo chip per azionare il meccanismo di taglio e il carico normale massimo, carico orizzontale,lo spostamento normale e lo spostamento orizzontale sono misurati rispettivamente dal sensore di forza e dal sensore di spostamentoLa porta USB collega il controller al PC. Il software del computer superiore è un sistema di controllo corrispondente con l'host della macchina da taglio.che è utilizzato principalmente per il funzionamento del sistema e il controllo dell'host. Il software può essere eseguito con il sistema operativo Windows7, può ottenere l'estrazione e visualizzazione dei dati di consolidamento, l'estrazione e visualizzazione dei dati di taglio, la stampa, l'esportazione e altre funzioni.
L'ospite di prova: è costituito da un sistema di carico normale, un sistema di carico orizzontale, un sistema di spostamento normale, una scatola di taglio di consolidamento, ecc.
Regolatore: collegare pompa d'aria e cilindro per controllare il carico normale.
Nome:Tester automatico di taglio diretto del suolo
Modello:YJRB-B
Parametro tecnico
carico normale massimo: pressione di 10kN (± 10N)
Forza di taglio massima orizzontale: 30kN (± 10N)
Classi di carico verticale: 50,100,200,300,400 kPa
Diametro del campione: Φ100 mm×100 mm
Superficie del campione: 78,5 m2
Trazione massima di spostamento di taglio: 30 mm Precisione: 0,01 mm (stop di protezione).
Velocità di taglio: 0,01 ~ 30 mm/min può essere impostata arbitrariamente.
Fornitura di alimentazione: 220V±10% 50Hz±2Hz.
Ambiente di lavoro: temperatura 20±5°C, umidità relativa 80%RH, ambiente privo di forte magnetismo, forti vibrazioni e altre interferenze.
