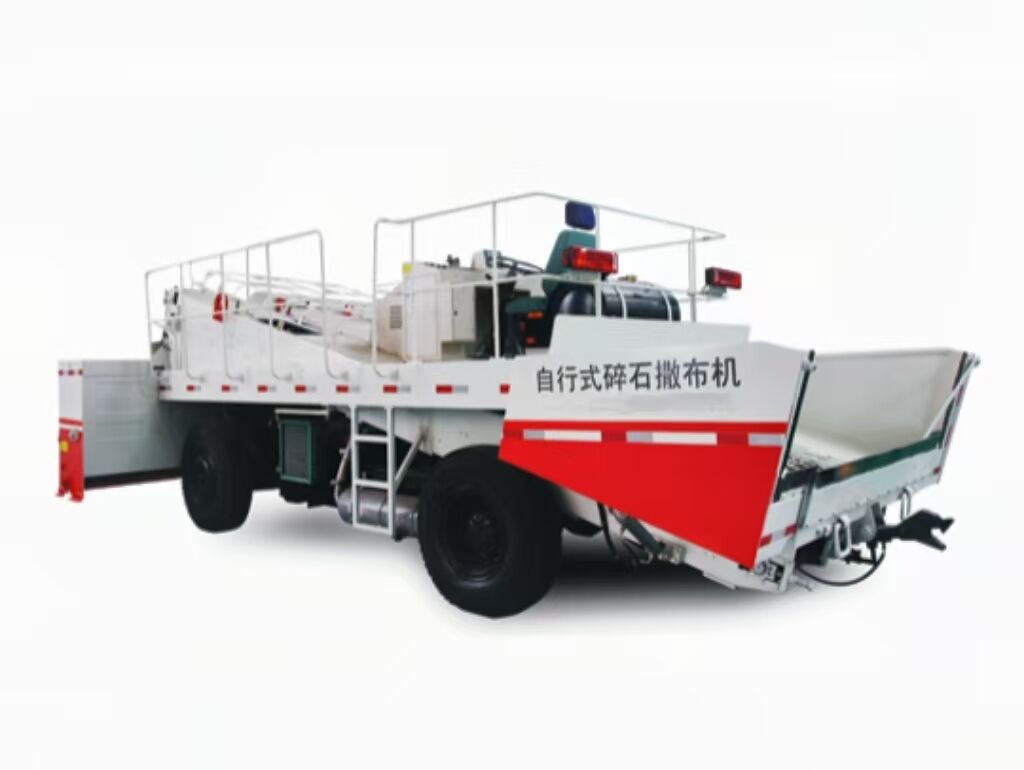

RO-SS6000Dispensoio di chip a propulsione automatica
Ⅰ. Riassumere

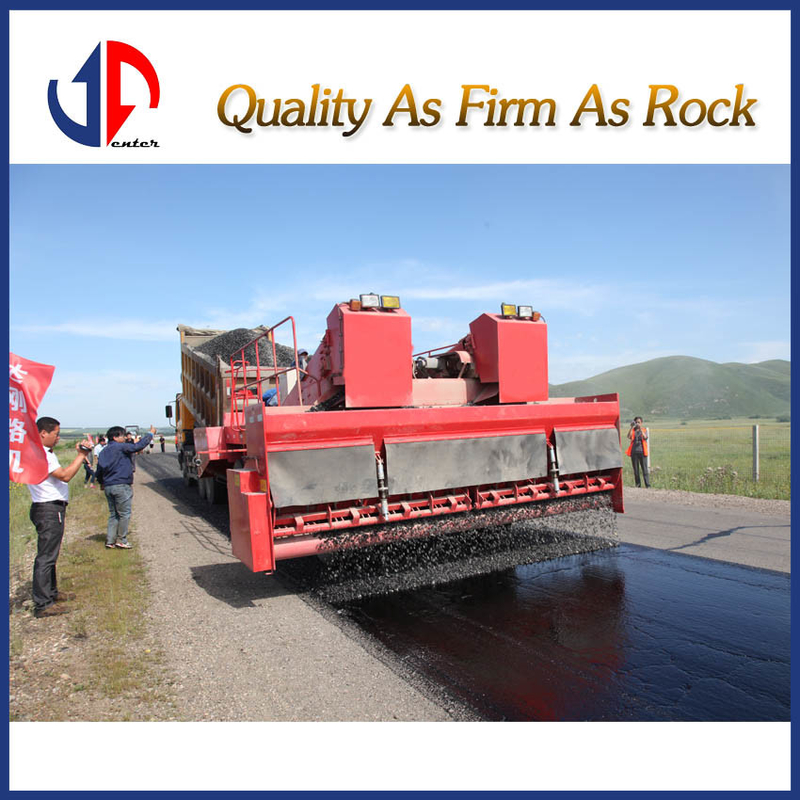

La diffusrice di macadam SS6000 a propulsione automatica sviluppata dalla nostra azienda è una macchina speciale per la diffusione di pietre con dimensioni di particelle inferiori a 30 mm.È una delle principali attrezzature di supporto per la costruzione di pavimenti asfaltatiIn base alle esigenze di costruzione, le pietre di determinate specifiche possono essere distribuite in modo continuo, quantitativo ed uniforme sul pavimento e sul sottopiano spruzzato con asfalto. It is mainly used for the spreading of crushed stone in the construction of upper seal layer of low-grade highway and the spreading of crushed stone in the construction of new asphalt pavement by surface paving methodQuesto modello è attualmente la più ampia larghezza di diffusione di singolo chip in Cina (la larghezza massima di diffusione può raggiungere 6 metri),la massima efficienza di diffusione e il massimo grado di automazione e intelligenza;.
La struttura principale è la seguente:
1.Modo di trasmissione: il sistema di camminata è una trasmissione meccanica, la cintura, la vite, il rullo e il sistema di tramoggia sono trasmissioni idrauliche;
2.Modo di marcia: trazione dell'asse anteriore di marcia del pneumatico;
3.Modo di trasporto: doppio trasporto a cinghia;
4- in forma di tromba: apertura e chiusura idraulica;
5.forma della trampoliera: combinazione di classificazione pneumatica e regolazione meccanica della larghezza;
6.Modo di funzionamento: automatico e manuale;
7.Modo di comando: comando proporzionale e comando dell'interruttore.
ⅡCaratteristiche del prodotto
1"La performance principale"
Le principali proprietà sono le seguenti:
a) Gran quantità di diffusione, può soddisfare i requisiti di una varietà di diffusione aggregata.
b) Telescopica, dispositivo meccanico e idraulico di regolazione della larghezza.
c) Controllo della velocità di apertura e di diffusione del cancello del materiale, diffusione uniforme dell'aggregato.
d) Controllo congiunto del dispositivo di alimentazione a fascia e di livello del materiale, realizzare il controllo automatico dell'alimentazione.
e) La vite e il dispositivo di livellamento del materiale sono controllati congiuntamente per realizzare l'uniformità del livello del materiale della trampoliera.
f) La vite e il rullo del materiale sono azionati da un motore indipendente, il che è utile per il trasporto e la prevenzione della segregazione.
g) Il sistema di camminata adotta un sistema di camminata idraulico completo, che è stabile, pulito e conveniente per la manutenzione.
h) La velocità del veicolo è senza gradini e regolabile.
i) La tramoggia ricevitrice adotta una tramoggia idraulica di apertura e chiusura, che riduce notevolmente il materiale residuo della tramoggia dopo la diffusione.
j) Il gancio di trazione auto-bloccante può realizzare una connessione e una separazione convenienti del diffusore e della macchina del materiale in diffusione continua.
Il suo più grande vantaggio è che l'altezza può essere regolata con l'altezza della barra di trazione del camion.
k) Motore diesel ad alta efficienza, riserva di potenza sufficiente per adattarsi a varie condizioni di dispersione e resistenza ai cambiamenti di carico.
L'impiego di un sistema di sterzo idraulico completo rende il volante più flessibile.
m) Per la frenata del veicolo è adottato un sistema idraulico fluido ed efficiente.
n) Il sedile mobile (console) migliora il campo visivo dell'operatore e rende l'operazione di costruzione più intuitiva.
ⅡCaratteristiche del prodotto
1"La performance principale"
Le principali proprietà sono le seguenti:
a) Gran quantità di diffusione, può soddisfare i requisiti di una varietà di diffusione aggregata.
b) Telescopica, dispositivo meccanico e idraulico di regolazione della larghezza.
c) Controllo della velocità di apertura e di diffusione del cancello del materiale, diffusione uniforme dell'aggregato.
d) Controllo congiunto del dispositivo di alimentazione a fascia e di livello del materiale, realizzare il controllo automatico dell'alimentazione.
e) La vite e il dispositivo di livellamento del materiale sono controllati congiuntamente per realizzare l'uniformità del livello del materiale della trampoliera.
f) La vite e il rullo del materiale sono azionati da un motore indipendente, il che è utile per il trasporto e la prevenzione della segregazione.
g) Il sistema di camminata adotta un sistema di camminata idraulico completo, che è stabile, pulito e conveniente per la manutenzione.
h) La velocità del veicolo è senza gradini e regolabile.
i) La tramoggia ricevitrice adotta una tramoggia idraulica di apertura e chiusura, che riduce notevolmente il materiale residuo della tramoggia dopo la diffusione.
j) Il gancio di trazione auto-bloccante può realizzare una connessione e una separazione convenienti del diffusore e della macchina del materiale in diffusione continua.
Il suo più grande vantaggio è che l'altezza può essere regolata con l'altezza della barra di trazione del camion.
k) Motore diesel ad alta efficienza, riserva di potenza sufficiente per adattarsi a varie condizioni di dispersione e resistenza ai cambiamenti di carico.
L'impiego di un sistema di sterzo idraulico completo rende il volante più flessibile.
m) Per la frenata del veicolo è adottato un sistema idraulico fluido ed efficiente.
n) Il sedile mobile (console) migliora il campo visivo dell'operatore e rende l'operazione di costruzione più intuitiva.
Tabella 1 Principali parametri di prestazione
| - No, no, no. | Parametro | Unità | Valore standard | Commento |
| 1 | Nota: Larghezza di diffusione | Nota: mm | 0~6000 |
Nota: incrementi di 250 mm per il raggio di 0°3 m. Nota: regolabile senza passaggio per un raggio di 3 ∼ 6 m. |
| 2 | Velocità di diffusione | km/h | Nota:2.5~7 | |
| 3 | Dispersione massima | L/m2 | 22 | |
| 4 | Dispersione minima | L/m2 | 3 | |
| 5 | Dimensione aggregata | mm | 30 | |
| 6 | Velocità della cintura | r/min | 113 | |
| 7 | Tornitura di vite | r/min | 100 | |
| 8 | Velocità di rotolamento | r/min | 85 |
|
| 9 | Peso | kg | 12000 | |
| 10 | Tasso di diffusione trasversale | % |
≥ 95 95 |
|
| 11 |
Tasso di diffusione longitudinale
|
% |
≥ 95 96 |
|
| 12 | Angolo massimo della ruota anteriore | ° | 25 | |
| 13 | Radius minimo di rotazione | mm | 9000 | |
| 14 | Distanza minima dal suolo | mm | 310 | |
| 15 | Angolo minimo di partenza | ° | 12.5 | |
| 16 | Indicatore anteriore | mm |
2120
|
|
| 17 | Corridoio posteriore | mm | 2400 | |
| 18 | Base della ruota | mm | 3300 | |
| 19 | Capacità della tramoggia di distribuzione (due) | m3 | 1.2 | |
| 20 | Volume del tram posteriore | m3 | 2.8 | |
| 21 | Aspetto (dimensioni del trasporto) | mm | 7400 × 3300 × 2750 | |
| 22 | Aspetto (dimensioni di lavoro) | mm | 7400×6200×3500 | |
| 23 | Dimensioni di contorno della tramoggia | mm | 6200 × 1350 × 1210 | |
| 24 | Inclinazione massima della costruzione a pieno carico | % | ≤ 7 |
Peso totale del camion rimorchio non deve superare 33 t |
2"Possede diritti di proprietà intellettuale"
| - No, no, no. | Numero del brevetto | Nome del brevetto | Commento |
| 1 | 2013206225368 | Dispositivo di tensione del nastro trasportatore | |
| 2 | 2013206225137 | Dispositivo di limitazione della porta di materiale | |
| 3 | 201320622557X | Dispositivo di tensione del rullo motore | |
| 4 | 2013206225758 | Meccanismo di blocco | |
| 5 | 2013206224098 | Dispositivo di raschiatura del nastro trasportatore | |
| 8 | 2013206226746 | un gancio |
Parametri di prestazione
| - No, no, no. | Parametro | Unità | Valore standard | Commento |
| 1 | Nota:Larghezza di diffusione | Nota: mm | 6000 | Distanze da 0 a 3 m con incrementi di 250 mm / Distanze da 3 a 6 m regolabili senza passaggio |
| 2 | Velocità di diffusione | km/h | Nota:2.5~7 | |
| 3 | Dispersione massima | L/m2 | 22 | |
| 4 | Dispersione minima | L/m2 | 3 | |
| 5 | Dimensione aggregata | mm | 30 | |
| 6 | Velocità della cintura | m/min | 113 | |
| 7 | Tornitura di vite | r/min | 100 | |
| 8 | Velocità di rotolamento | r/min | 85 |
|
| 9 | Peso | kg | 12000 | |
| 10 | Tasso di diffusione trasversale | % |
≥ 95 95 |
|
| 11 |
Tasso di diffusione longitudinale
|
% |
≥ 95 96 |
|
| 12 | Angolo massimo della ruota anteriore | ° | 25 | |
| 13 | Radius minimo di rotazione | mm | 9000 | |
| 14 | Distanza minima dal suolo | mm | 310 | |
| 15 | Angolo minimo di partenza | ° | 11 | |
| 16 | Indicatore anteriore | mm | 2120 | |
| 17 | Corridoio posteriore | mm | 2400 | |
| 18 | Base della ruota | mm | 3300 | |
| 19 | Capacità della tramoggia di distribuzione (due) | m3 | 1.2 | |
| 20 | Volume del tram posteriore | m3 | 2.8 | |
| 21 | Aspetto (dimensioni del trasporto) | mm | 7400 × 3300 × 2750 | |
| 22 | Dimensioni di contorno della tramoggia | mm | 6200 × 1350 × 1210 | |
| Inclinazione massima della costruzione a pieno carico | % | ≤ 7 | Il peso totale del camion rimorchiatore non deve superare 33 t |
Tabella di configurazione principale
| - No, no, no. | Nome | Quantità | Commento |
| 1. | Motore | 1 | Dongfeng |
| 2. | Asse posteriore | 1 | Ponte Anhui |
| 3. | Pneumatici radiali per autoveicoli pesanti | 4 | Pneumatici |
| 4. | Asse di azionamento idraulico | 1 | KESSLER |
| 5. | Dispositivo di sterzo idraulico completo | 1 | Eaton |
| 6. | Pompa di trasporto | 1 | Rexroth |
| 7. | Pompa aperta 1 | 1 | Rexroth |
| 8. | Pompa aperta 2 | 1 | Rexroth |
| 9. | Pompa per ingranaggi | 1 | Rexroth |
| 10. | Valvola della cartuccia1 | 1 | Rexroth |
| 11. | Valvola di cartuccia 2 | Rexroth | |
| 12. | Valvola di cartuccia 3 | Rexroth | |
| 13. | Freno di stazionamento | 1 | MICO |
| 14. | Motore di viaggio | 1 | Rexroth |
| 15. | Cisterna idraulica | 11 | Jiangsu Yongxiang |
| 16. | cilindro a gancio | 1 | yuci |
| 17. | Motore motore di un rullo di trascinamento | 2 | PAKER |
| 18. | Motore a trasmissione a vite | 2 | PAKER |
| 19. | Motore a cintura | 2 | PAKER |
| 20. | Filtro di aspirazione dell'olio | 1 | l'alba |
| 21. | Filtro dell'olio di ritorno a bassa pressione | 2 | Hedeck |
| 22. | Relai di controllo del livello | 1 | l'alba |
| 23. | Dischi termosiferi ibridi | 1 | Ruota di ghiaccio di Yantai |
| 24. | Mini cilindro in acciaio inossidabile | 24 | Yadek |
| 25. | Valvola solenoide | 24 | Mac |
| 26. | Assemblaggio dei moduli | 1 | Numatica |
| 27. | Asciugatrice | 1 | Shacman. |
| 28. | Scaffalatura di ricezione | 1 | |
| 29. | Sistema di trasporto a fascia | 2 | |
| 30. | Scala di distribuzione (due) | 1 | |
| Batteria di stoccaggio | 1 | Shacman. |
