JAP70B Pavimentatore di asfalto Terreno stabilizzato Materiale a base di cemento e calce o calcestruzzo asfalto.

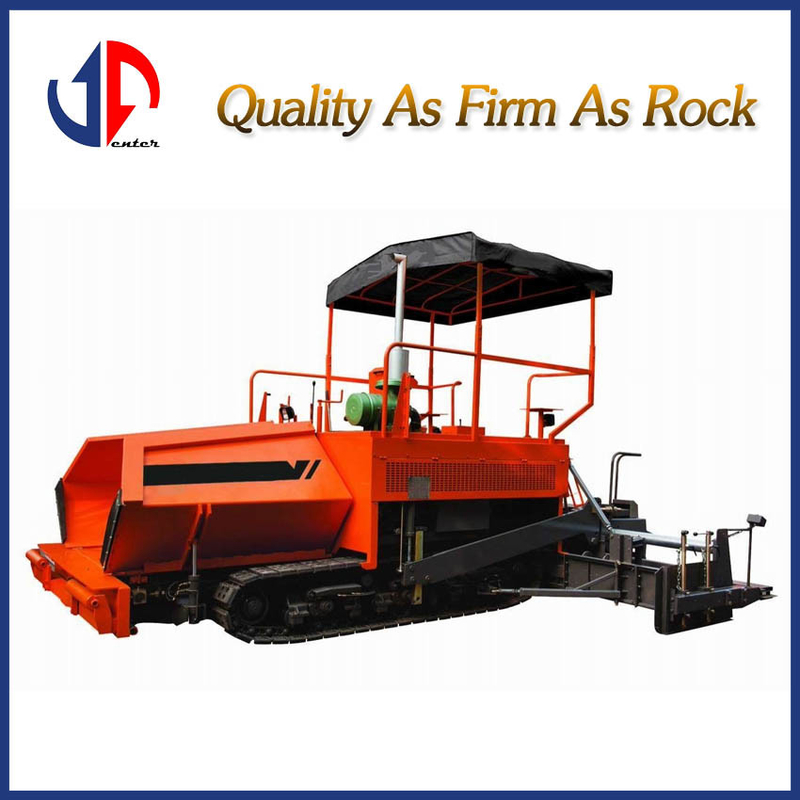

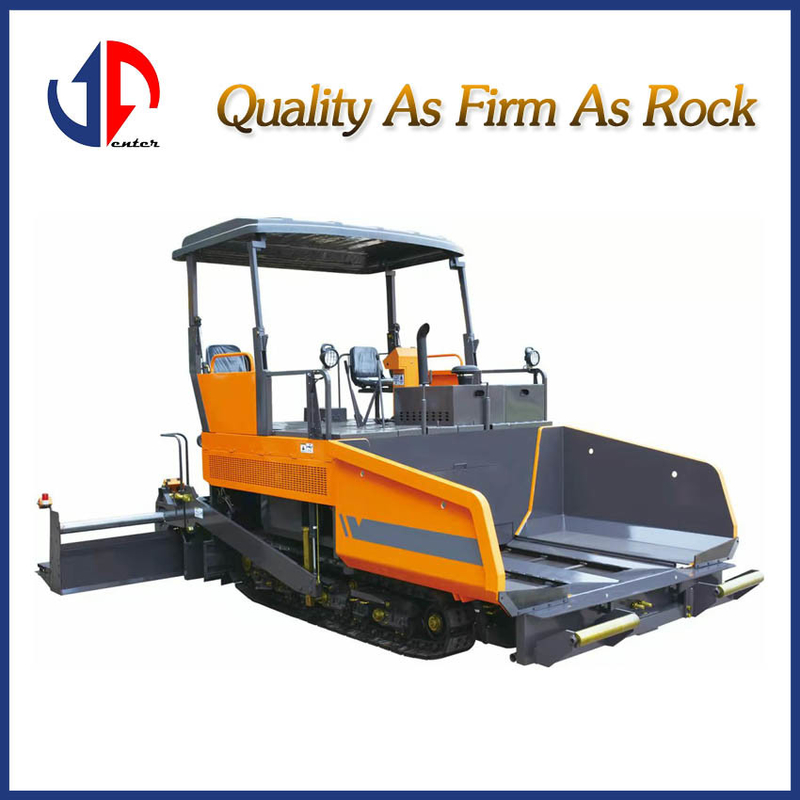

JAP70BPavimentatore di asfalto

JAP70B paver versatile è stato recentemente con la tecnologia avanzata e anni di esperienza di produzione paver,che è adatto sia per il cemento stabilizzato sul suolo che per il cemento calcareo o per il calcestruzzo asfaltato.

Forte, compatta e di facile utilizzo, la macchina utilizza due file avanzate di sbarre idrauliche estese e due unità di livellamento automatico longitudinale e una trasversale.Il pavimentatore JAP70B può pavimentare la strada con un buon livellamento e un'alta densitàLa macchina vulnerabile utilizza materiali indossabili avanzati per garantire le prestazioni.

Modello:JAP70B

Tipo: Crawler

Parametro di base:

Larghezza della pavimentazione 3000 mm

Larghezza massima della pavimentazione 7000 mm

Spessore massimo della pavimentazione 300 mm

Spessore minimo della pavimentazione 20 mm

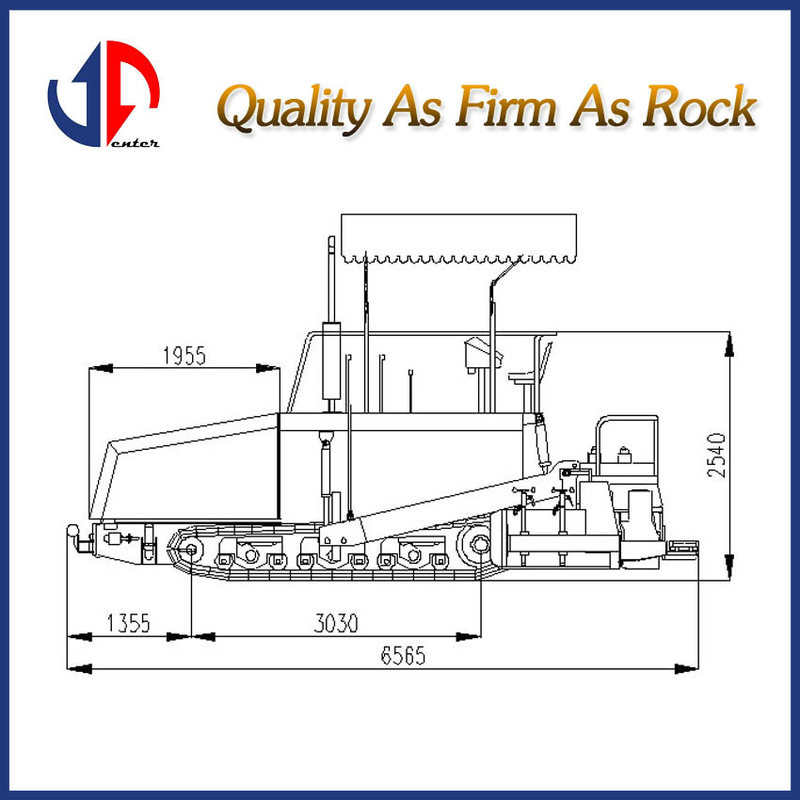

Superdimensioni:

Lunghezza 6565 mm

Larghezza 3210 mm

Altezza 3050 mm

Performance:

Velocità di marcia 0,90 - 2,86 km/h

Velocità di pavimentazione 2,00-3,60 m/min

Corona 4%

Lussureggianza 3 mm/3 m

Capacità massima 400 t/h

Capacità della tramoggia 12 t

Gradabilità 10% (con carico) 15% (senza carico)

Massa 1200-17400 kg

Motore

Modello QSB5.9-C130-30

Tipo 6 cilindro raffreddato ad acqua

Potenza 97kW/2200r/min

Capacità del serbatoio di carburante 190 L

Sistema di azionamento: la macchina è controllata da circuiti idraulici e il motore è collegato a una scatola di cambio e a due pompe, che forniscono potenza ai componenti come segue:

Dispositivi per viaggi

Convogliatrici di alimentazione e auge

Vibrazione

Cisterna di sollevamento, tramoggia pieghevole e cilindro di funzionamento

Dispositivo di movimento: è costituito da una cassa di trasmissione, un cambio a due assi, una frizione di movimento e una catena.

Modalità del cuscinetto:due strisciatori supportano il peso dell'intera macchina e l'area di ripiego di ciascun strisciatore è di 3050×300 mm

Direttore:La frizione di marcia è controllata da un cilindro idraulico, quindi può ruotare con il freno.

Hopper: La capacità è di 12 tonnellate e controllata da cilindro idraulico.

Push roller: viene utilizzato per tirare le ruote posteriori del camion.

Sistema di trasportatori: ci sono due trasportatori a sinistra e a destra.

Ciascuno dei trasportatori ha un propulsore indipendente, la frizione è controllata da un cilindro idraulico, attraverso il transito della catena fino alla sega.

Sistema elettrico: 24 V di corrente continua alimentati da due batterie gestiscono tutto il circuito.

Canopy: è costituito da un tubo di acciaio e un panno.

Unità di livellamento automatico: dispone di due apparecchiature longitudinali e di una trasversale.

Dispositivi di funzionamento:

due file di trecce idrauliche estese

Larghezza di base del vetro 3000 mm

Arco di pavimentazione 0~4%

Frequenza di vibrazione 0 ̊50 Hz

Caratteristiche principali di JAP70C:

1È dotato di un potente motore Deutz (Cina) da 86 kW.

2L'utilizzo di un meccanismo integrato, elettrico e idraulico migliora notevolmente l'affidabilità dell'intera macchina.

3Il raschiatore e la sega sono divisi a sinistra e a destra.

4Per un funzionamento conveniente, la piattaforma di funzionamento può essere spostata a sinistra o a destra.

5Tutti gli elementi di controllo sono montati sul pannello di controllo in modo da poter essere utilizzati con comodità.

6I materiali avanzati vengono applicati sul fondo della matita e di altre parti fragili.

7Facile da trovare malfunzionamento con tutte le parti del sistema elettrico hanno numero di serie.

8I crawler con le ruote di spinta lubrificate e le scarpe da ginnastica si consumano bene e sono difficili da scivolare.
