JAP60C
Contatto Stati Uniti

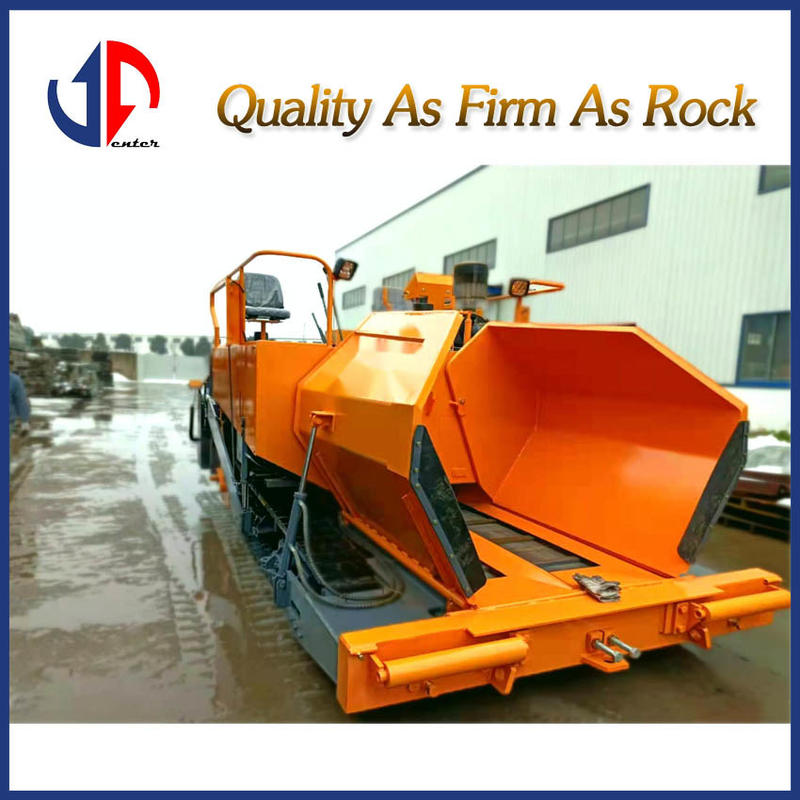

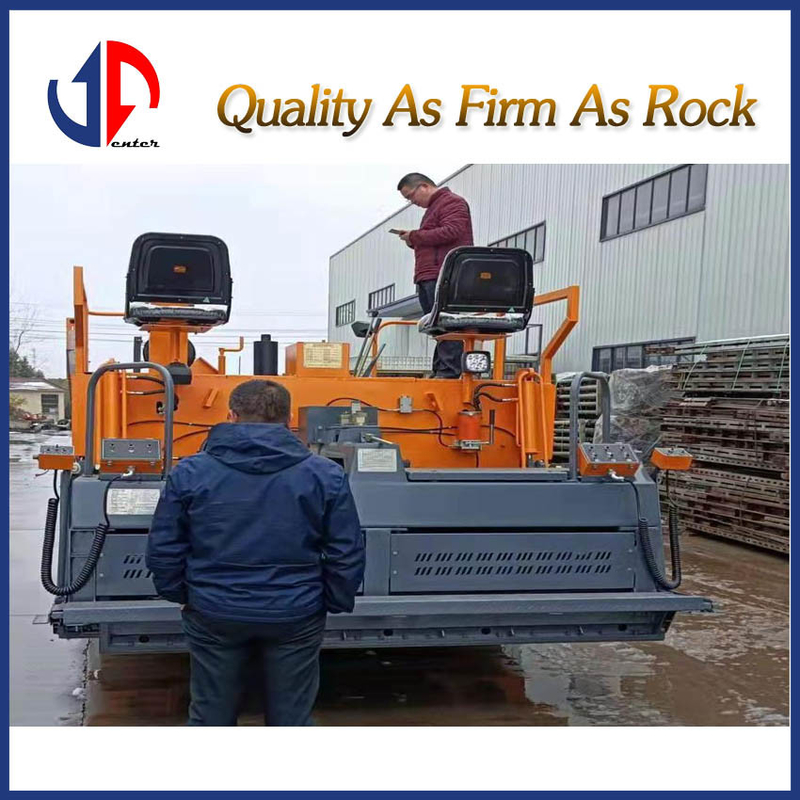

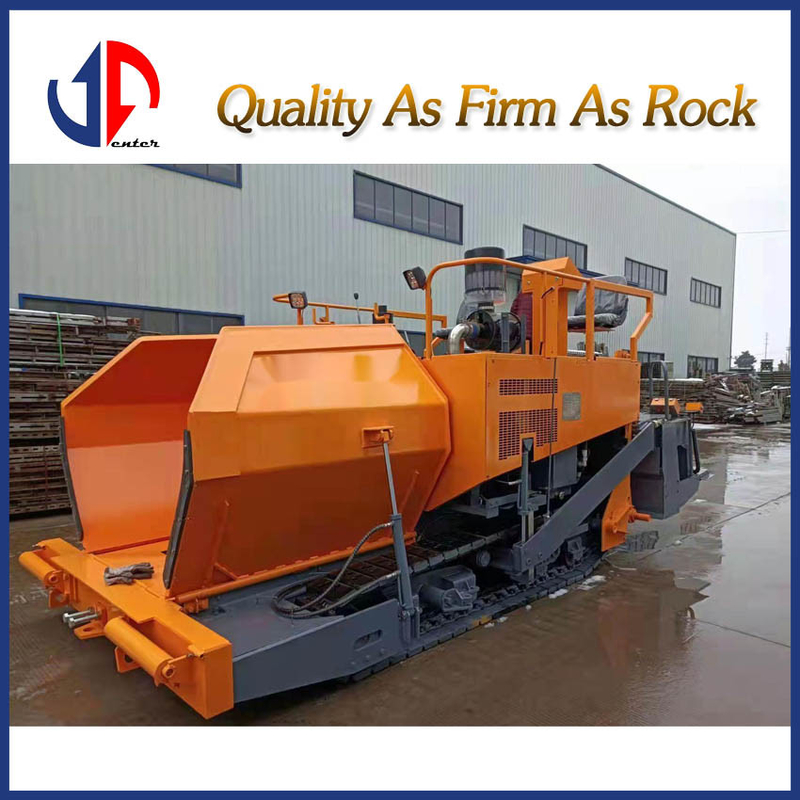

JAP60CPavimentatore di asfalto
Il pavimentatore per asfalto JAP60C è adatto per pavimentare il materiale asfaltato. È ampiamente utilizzato per la costruzione di autostrade, strade urbane, piazze e parcheggi, ecc.
La macchina è azionata meccanicamente - idraulica ed è dotata di doppia tela di estensione idraulica e di un'unità di livellamento automatica.L'asfaltatore LTL60C può asfaltare la strada con un buon livellamento e un'alta densitàLe parti vulnerabili utilizzano materiali indossabili avanzati per garantire le prestazioni.
Modello:JAP60C
Tipo: Crawler
Parametro
Larghezza del pavimento (mm) 2500-6000
Spessore della pavimentazione (mm) 10-250
Velocità di marcia (km/h) 1,55 ∼4,62 km/h
Velocità di pavimentazione (m/min)
Lussureggianza 3 mm/3 m
Max. potenza teorica (t/h) 220
Capacità del tram (t) 10
Capacità massima di arrampicata 20%
Peso complessivo 11-12 t
Dimensione complessiva 5820*6034*2995 (dimensione del trasporto:5820*2494*2450)
Motore 4JR3AG7 raffreddato ad acqua 4 cilindri 55Kw/2000r/min
Serbatoio diesel 118L
Specifiche tecniche
Sistema di guida
L'intera macchina è azionata meccanicamente-idraulica.La parte anteriore del motore è collegata con pompe a flusso diviso per alimentare i componenti come segue:1. dispositivi di spostamento a striscia2. trasportatore e alimentatore di auge 3. dispositivo di manomissione e di vibrazione4. tramino ripiegato dentro e fuori, avvitato verso l'alto e verso il basso e altri cilindri
Dispositivo di viaggio
Esso è costituito da un cambio, una cassa di trasferimento, una frizione di movimento e una trasmissione a catena.
Modalità portante
Ci sono due crawler. Le patch di crawler sono configurate con gomma.
Guida
L'imbracatura di movimento è azionata da un cilindro idraulico. Il freno può far girare la macchina al suo posto originale.
Scalato
La capacità è di 10 tonnellate ed è azionata da una bombola idraulica per l'intera scarica.
Push Roller
Il rullo può oscillare per spingere le ruote posteriori del camion.
Convogliatore
Il trasportatore sinistro e quello destro sono azionati in modo indipendente, la frizione è controllata da un cilindro idraulico.
Sistema di alimentazione
Il sistema utilizza un alimentatore a vite le cui lame sono di materiale altamente indossabile e sono facilmente sostituiti.
Sistema elettrico
Il sistema è dotato di due batterie, la tensione è di 24 V.
Canopy
È costituito da un tubo di acciaio e da un panno.
Sensori di livellamento automatici
Ha due longitudinali utilizzati per l'adeguamento automatico del grado.
Dispositivi di lavoro

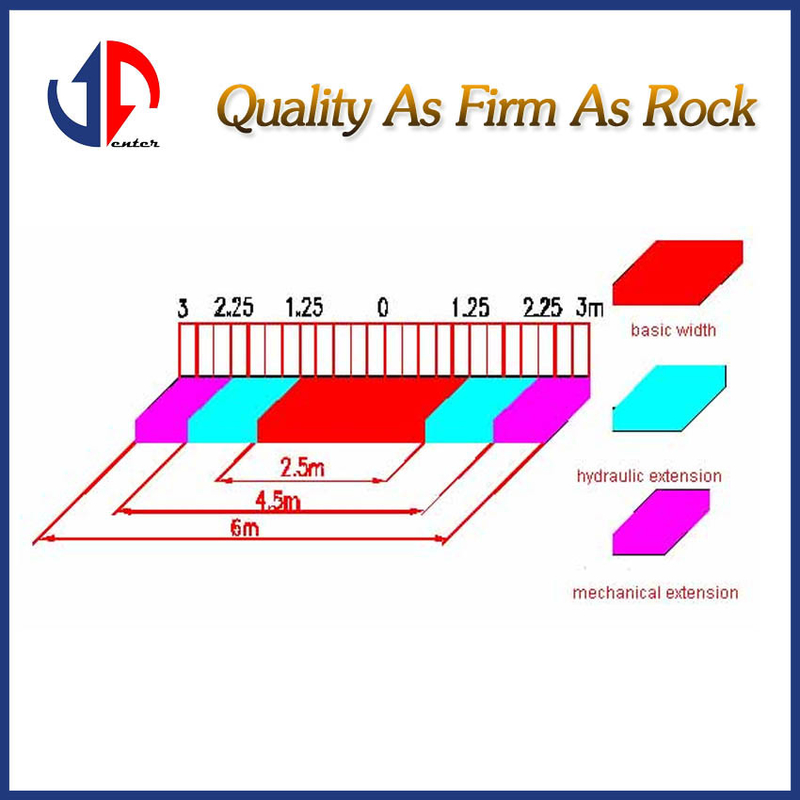

Doppia striscia di estensione idraulica
1.Arco di larghezza di 2500 mm di pavimentazione max 0-4%
2. Frequenza di vibrazione 050 Hz
3. Strato esteso 0,75 mm 2 segmenti
JAP60C Applicazione di materiale da pavimentazione
Asfalto
RCC
Progetto di pavimentazione
Via espressa e strada di alto livello
Strade urbane
Pista di atterraggio dell'aeroporto
Piazza e parco
Presentazione principale
1Dotato di un motore Quancai da 55 kW di Anhui in Cina, potente e affidabile, può essere avviato a bassa temperatura.
2.Convogliatore sinistro e destro indipendente e alimentatore di augeOperazione indipendente per trasportatore L/R e alimentatore di auge, facile utilizzo.La lama del alimentatore dell'augere è fatta di materiale indossabile, una sostituzione conveniente per garantire la vita della vite.
3. Wide Eyeshot e Removable Operation PlatformTutti gli elementi di controllo sono centralizzati sulla piattaforma di gestione per un facile funzionamento. Migliorare l'efficienza per garantire la qualità del pavimento.
4.Unità di livellamento automatico per offrire affidabilità per la levigatezza della strada
La macchina è dotata di sonde di livellamento automatiche, che raggiungono la richiesta di una levigatezza della strada di alto livello entro 3 mm/3 m. Controlla in tempo, conveniente e intuitivo.Può impedire all'asfalto di essere riempito per ridurre i costi di costruzione. 5. Screed esteso Lo screed può essere esteso senza gradini per soddisfare diversi stati di pavimentazione, risparmiando il tempo di regolazione della larghezza dello screed.
5.Un dispositivo di trascinamento robusto e resistente, con una forte forza di trazione, utilizza una struttura galleggiante e regolabile in altezza per la ruota di spinta del trascinatore, garantendo un movimento stabile,in modo che la planosità della pavimentazione non può essere influenzata da una strada non liscia.
6.Il dispositivo di trascinamento è composto da una ruota di spinta lubrificata per sempre e dalle piastre di gomma del trascinatore è resistente con una buona forza adesiva e non è facile scivolare e proteggere le strade.
7.Il sistema di pulizia elettrica dell'olio combustibile rende conveniente la pulizia e riduce l'intensità del lavoro.
8.tecnica avanzata del sistema elettrico, tutti i componenti controllati collegati al filo sono in conformità con il codice in modo che gli errori siano immediatamente trovati e risolti.
Parti chiave
1.Motore: marchio China Quanchai, motore raffreddato ad acqua.
2Pompa idraulica e motore a vibrazione di un famoso marchio cinese.
3.Caso di trasferimento utilizza il marchio nazionale di Dongfeng Automobile Co., Ltd
4Le valvole di controllo utilizzano il marchio nazionale della società Yuci Youyan.
5. Dispositivo di livellamento automatico utilizza marchio nazionale avanzato.
6- Lubrificazione centralizzata da Huabeier.
7Valvola di controllo direzionale ad alta e bassa pressione della società italiana Atos.
Nota: tutte le specifiche tecniche sopra menzionate potrebbero cambiare con lo sviluppo della tecnologia.
